పట్టణ బాల్కనీలు, విల్లా టెర్రస్లు మరియు అపార్ట్మెంట్ కారిడార్ల కోసం రూపొందించిన అధిక-బలం, వాతావరణ-నిరోధక సహాయక నిర్మాణాలు. హాట్-డిప్ గాల్వనైజింగ్, వేగవంతమైన మాడ్యులర్ ఇన్స్టాలేషన్ మరియు అనుకూలీకరించదగిన టిల్ట్ యాంగిల్స్ను కలిగి ఉంది.
- స్థాయి 12 గాలి నిరోధకత
- ≥ 500గం NSS పరీక్ష
- 0-30° సర్దుబాటు టిల్ట్
- 20+ సంవత్సరాలు సేవా జీవితం

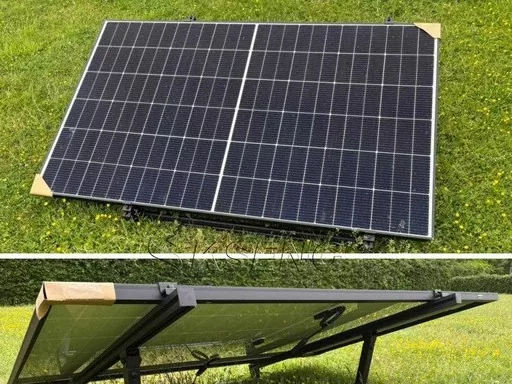

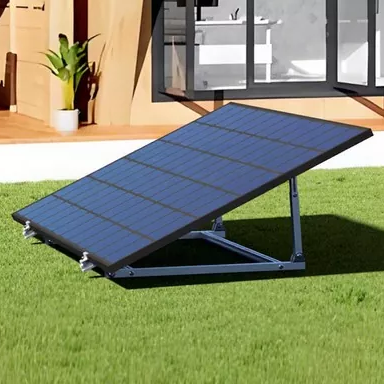

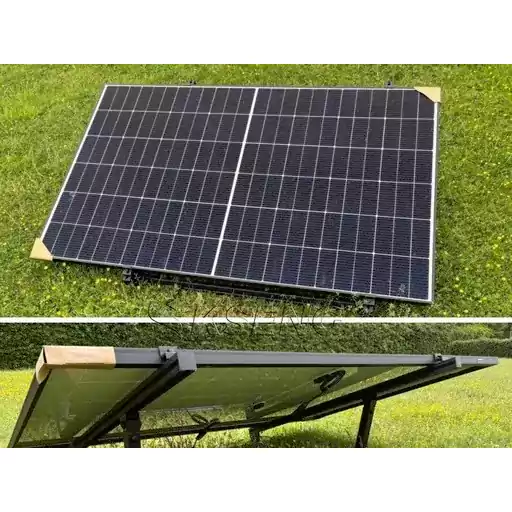

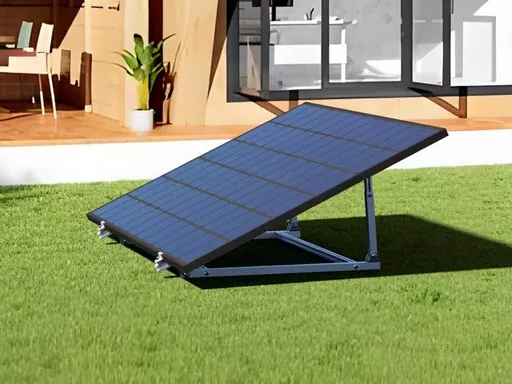

మా షున్చెన్ బాల్కనీ PV బ్రాకెట్ అనేది బాల్కనీ పంపిణీ చేయబడిన ఫోటోవోల్టాయిక్ సిస్టమ్ల కోసం స్వతంత్రంగా అభివృద్ధి చేయబడిన ఒక ప్రత్యేక సహాయక భాగం. అధిక-నాణ్యత కార్బన్ స్టీల్ (Q235B మరియు Q355B)ను ప్రాథమిక పదార్థంగా ఉపయోగించి తయారు చేస్తారు, ఇది CNC కట్టింగ్, ప్రెసిషన్ వెల్డింగ్ మరియు హాట్-డిప్ గాల్వనైజింగ్ యాంటీ-కొరోషన్ ట్రీట్మెంట్ ద్వారా ప్రాసెస్ చేయబడుతుంది. మా పూర్తి స్థాయిని అన్వేషించండిఫోటోవోల్టాయిక్ మద్దతుఇతర మౌంటు పరిష్కారాల కోసం.
ప్రొఫెషనల్ PV బ్రాకెట్ తయారీదారుగా, మేము ముడి పదార్థాల ఎంపిక నుండి తుది ఉత్పత్తి డెలివరీ వరకు మొత్తం ప్రక్రియను నియంత్రిస్తాము. బ్రాకెట్ నిర్మాణం శాస్త్రీయంగా బాల్కనీ లేఅవుట్ మరియు PV మాడ్యూల్స్ యొక్క బరువు ప్రకారం రూపొందించబడింది, దీర్ఘ-కాల వ్యతిరేక తుప్పు సామర్ధ్యంతో అధిక-బలం లోడ్-బేరింగ్ పనితీరును కలపడం.
కోర్ ప్రయోజనాలు
సుపీరియర్ లోడ్-బేరింగ్ & విండ్ రెసిస్టెన్స్
ప్రధాన పుంజం మరియు వికర్ణ జంట కలుపులు సహకారంతో శక్తిని భరించేలా రూపొందించబడ్డాయి. ఇది 500W కంటే ఎక్కువ ఒక PV మాడ్యూల్ను కలిగి ఉంటుంది, ఇది స్థాయి 12 వరకు గాలి నిరోధకత గ్రేడ్ మరియు మంచు లోడ్ నిరోధకత ≥0.5kN/㎡, తీవ్రమైన తుఫానులు మరియు మంచు తుఫానులలో కూడా నిర్మాణ స్థిరత్వాన్ని కొనసాగిస్తుంది.
దీర్ఘకాలిక తుప్పు నిరోధకత
పూర్తిగా ఆటోమేటిక్ హాట్-డిప్ గాల్వనైజింగ్ ప్రక్రియతో చికిత్స చేయబడి, బాల్కనీ PV బ్రాకెట్ యొక్క ఏకరీతి పూత మందం ≥85μm. ఇది పీలింగ్ లేకుండా 180° బెండింగ్ పరీక్షలో ఉత్తీర్ణత సాధించింది మరియు NSS పరీక్ష వ్యవధి ≥500 గంటలు, ఇది అవుట్డోర్ ఇన్స్టాలేషన్లకు 20 సంవత్సరాలకు పైగా సేవా జీవితాన్ని అందిస్తుంది.
త్వరిత & సులభమైన సంస్థాపన
మాడ్యులర్ డిజైన్ డెలివరీకి ముందు ప్రీ-అసెంబ్లీని అనుమతిస్తుంది. ఆన్-సైట్ వెల్డింగ్ అవసరం లేదు; ఫిక్సింగ్ ఒక రెంచ్ తో పూర్తి చేయవచ్చు. ఒక సెట్ను 2 గంటలలోపు 1-2 మంది వ్యక్తులు ఇన్స్టాల్ చేయవచ్చు, కార్మిక వ్యయాలు మరియు నిర్మాణ చక్రాలను తీవ్రంగా తగ్గిస్తుంది.
సౌకర్యవంతమైన అనుకూలీకరణ & అనుకూలత
మేము వివిధ బాల్కనీ లేఅవుట్లు మరియు PV మాడ్యూల్ స్పెసిఫికేషన్ల ప్రకారం పరిమాణాలు మరియు కోణాలను అనుకూలీకరించాము. ఇది మీ నిర్దిష్ట సైట్ పరిస్థితుల కోసం సౌర శక్తి స్వీకరణ సామర్థ్యాన్ని పెంచడానికి 0-30° టిల్ట్ యాంగిల్ సర్దుబాటుకు మద్దతు ఇస్తుంది.
సాంకేతిక లక్షణాలు
| పరామితి వర్గం | నిర్దిష్ట సూచికలు |
|---|---|
| బేస్ మెటీరియల్ | Q235B, Q355B (స్టెయిన్లెస్ స్టీల్ అనుకూలీకరించదగినది) |
| ఉత్పత్తి ప్రక్రియ | CNC కట్టింగ్ + ప్రెసిషన్ వెల్డింగ్ + హాట్-డిప్ గాల్వనైజింగ్ |
| కార్యనిర్వాహక ప్రమాణాలు | GB/T 3323-2019 (వెల్డింగ్ నాణ్యత), GB/T 13912-2020 (హాట్-డిప్ గాల్వనైజింగ్) |
| మెకానికల్ లక్షణాలు | రేట్ చేయబడిన లోడ్ ≥50kg/㎡; విండ్ రెసిస్టెన్స్ గ్రేడ్ ≥12వ స్థాయి; స్నో లోడ్ రెసిస్టెన్స్ ≥0.5kN/㎡ |
| బ్రాకెట్ లక్షణాలు | ప్రధాన పుంజం: 1000-2000mm పొడవు, 80-150mm వెడల్పు, 2.0-3.0mm మందం; వికర్ణ కలుపు: 500-1000mm; పైప్ వ్యాసం: 30-50mm |
| గాల్వనైజింగ్ పారామితులు | పూత మందం ≥85μm; 180 ° బెండింగ్ తర్వాత పొట్టు లేదు; NSS పరీక్ష ≥500 గంటలు |
| అనుకూల మాడ్యూల్స్ | ప్రధాన స్రవంతి PV మాడ్యూల్స్ (పవర్: 300-550W; పరిమాణం: 1600×1000mm లోపల) |
| టిల్ట్ యాంగిల్ | 0-30° మాన్యువల్ సర్దుబాటు |
| సంస్థాపన పద్ధతులు | గార్డ్రైల్ బిగింపు / గోడ విస్తరణ బోల్ట్ (కాంక్రీటు, ఉక్కు నిర్మాణానికి తగినది) |
ప్రాజెక్ట్ కేసు: అర్బన్ రెసిడెన్షియల్ కమ్యూనిటీ
మేము 450W PV మాడ్యూల్లతో జత చేసిన కొత్త కమ్యూనిటీలోని 500 మంది ఇంటి యజమానుల కోసం అనుకూలీకరించిన బ్రాకెట్లను (ప్రధాన బీమ్ 1500×100×2.5mm, టిల్ట్ 15°) సరఫరా చేసాము. గార్డ్రైల్ బిగింపు సంస్థాపనను ఉపయోగించి, బాల్కనీ నిర్మాణానికి ఎటువంటి నష్టం జరగలేదు మరియు ఇన్స్టాలేషన్ సామర్థ్యం 50% పెరిగింది. 1 సంవత్సరం అవుట్డోర్ వెరిఫికేషన్ తర్వాత, తుప్పు పట్టడం లేదా రూపాంతరం చెందడం లేదు మరియు విద్యుత్ ఉత్పత్తి స్థిరంగా ఉంటుంది.
షున్చెన్ను ఎందుకు ఎంచుకోవాలి?
| పోలిక పరిమాణం | ప్రామాణిక పీర్ తయారీదారులు | షుంచెన్ (మా కంపెనీ) |
|---|---|---|
| స్ట్రక్చరల్ డిజైన్ | యూనివర్సల్ సెక్షన్ స్టీల్ స్ప్లికింగ్, పేలవమైన స్థిరత్వం. | ప్రత్యేకమైన మెకానికల్ డిజైన్, మెయిన్ బీమ్ + వికర్ణ జంట కలుపులు సహకార బేరింగ్. |
| వ్యతిరేక తుప్పు ప్రక్రియ | కోల్డ్ గాల్వనైజింగ్, థిన్ కోటింగ్, NSS పరీక్ష 200 గంటలు మాత్రమే. | పూర్తిగా ఆటోమేటిక్ హాట్-డిప్ గాల్వనైజింగ్, ≥85μm కోటింగ్, NSS పరీక్ష ≥500 గంటలు. |
| అనుకూలీకరణ | సాంప్రదాయ పరిమాణాలు మాత్రమే, 10-15 రోజుల చక్రం. | బాల్కనీ లేఅవుట్లకు అనుకూలీకరించబడింది, 72 గంటలలోపు డ్రాయింగ్. |
| సరఫరా హామీ | తగినంత స్టాక్ లేదు, అస్థిర డెలివరీ. | స్వీయ-యాజమాన్య గిడ్డంగి, 7 రోజులలోపు బల్క్ ఆర్డర్లు డెలివరీ చేయబడతాయి. |
| సహాయక సేవలు | ఉత్పత్తులను మాత్రమే అందించండి. | ఇన్స్టాలేషన్ స్కీమ్ డిజైన్, ఆన్-సైట్ టెక్నికల్ గైడెన్స్, 24-గంటల తర్వాత అమ్మకాల ప్రతిస్పందన. |
ధృవపత్రాలు & నాణ్యత హామీ
PV బ్రాకెట్ R&Dపై దృష్టి సారించే తయారీదారుగా, మేము నాణ్యతను ఖచ్చితంగా నియంత్రిస్తాము మరియు పూర్తి-చైన్ హామీని అందిస్తాము. మేము ISO 9001 క్వాలిటీ మేనేజ్మెంట్ మరియు ISO 14001 ఎన్విరాన్మెంటల్ మేనేజ్మెంట్తో సర్టిఫికేట్ పొందాము. ఉత్పత్తులు జాతీయ సాంకేతిక ప్రమాణాలకు అనుగుణంగా ఉంటాయి మరియు మేము SGS థర్డ్-పార్టీ మెకానికల్ మరియు యాంటీ తుప్పు పనితీరు పరీక్ష నివేదికలను అందిస్తాము.
మా ప్రొడక్షన్ లైన్లు ఆన్లైన్ లోపాలను గుర్తించడంతో పూర్తిగా ఆటోమేటిక్ CNC కట్టింగ్ మరియు వెల్డింగ్ను ఉపయోగించుకుంటాయి. గాల్వనైజింగ్ ప్రక్రియ నిజ-సమయ జింక్ బాత్ ఉష్ణోగ్రత పర్యవేక్షణను ఉపయోగిస్తుంది. ప్రతి బ్యాచ్ లోడ్-బేరింగ్ సిమ్యులేషన్, పూత మందం పరీక్షలు మరియు ఉపరితల నాణ్యత తనిఖీలకు లోనవుతుంది. మా తనిఖీధృవపత్రాలుమరింత సమాచారం కోసం.
తరచుగా అడిగే ప్రశ్నలు
బాల్కనీ PV బ్రాకెట్ యొక్క గరిష్ట లోడ్-బేరింగ్ కెపాసిటీ ఎంత?
సాంప్రదాయ Q355B మెటీరియల్ మెయిన్ బీమ్ (1500×100×2.5mm) ≥50kg/㎡ రేట్ చేయబడిన లోడ్తో ఒకే 550W PV మాడ్యూల్ను స్థిరంగా మోయగలదు. ఇది స్థాయి 12 గాలి నిరోధకత మరియు 0.5kN/㎡ మంచు లోడ్ అవసరాలను తీరుస్తుంది. మేము మీ మాడ్యూల్ బరువు ఆధారంగా ప్రొఫెషనల్ ఎంపిక సలహాను అందిస్తాము.
వివిధ బాల్కనీ లేఅవుట్ల కోసం సరైన బ్రాకెట్ను ఎలా ఎంచుకోవాలి?
బే బాల్కనీల కోసం, గార్డ్రైల్ బిగింపు బ్రాకెట్లకు ప్రాధాన్యత ఇవ్వబడుతుంది (డ్రిల్లింగ్ అవసరం లేదు); అంతర్గత లేదా ఇరుకైన బాల్కనీల కోసం, గోడ-మౌంటెడ్ బ్రాకెట్లు స్థలాన్ని ఆదా చేస్తాయి; మూలలోని బాల్కనీల కోసం, L-ఆకారపు అనుకూల బ్రాకెట్లు స్థలాన్ని పెంచుతాయి. మేము మీ బాల్కనీ పరిమాణం డ్రాయింగ్ ఆధారంగా సరైన పథకాన్ని అందిస్తాము.
మీరు హాట్-డిప్ గాల్వనైజింగ్కు బదులుగా ఎలెక్ట్రోస్టాటిక్ స్ప్రేయింగ్ను అందించగలరా?
అవును. అద్భుతమైన తుప్పు నిరోధకత కోసం మా డిఫాల్ట్ హాట్-డిప్ గాల్వనైజింగ్ (≥85μm). మేము డిమాండ్పై ఎలెక్ట్రోస్టాటిక్ స్ప్రేయింగ్ను అనుకూలీకరించవచ్చు, భవనం యొక్క బాహ్య రూపానికి సరిపోయేలా వివిధ రంగులకు మద్దతు ఇస్తుంది.
మీరు బల్క్ ఆర్డర్ల కోసం ఫ్యాక్టరీ తనిఖీలు మరియు లాజిస్టిక్లకు మద్దతు ఇస్తున్నారా?
ఖచ్చితంగా. 100 సెట్ల కంటే ఎక్కువ ఆర్డర్ల కోసం, ఆన్-సైట్ నాణ్యత ఆమోదం కోసం మేము కస్టమర్లను మా ఫ్యాక్టరీకి స్వాగతిస్తున్నాము. మీ ప్రాజెక్ట్ సైట్కి బ్రాకెట్లు సురక్షితంగా మరియు సమయానికి డెలివరీ చేయబడిందని నిర్ధారించుకోవడానికి మేము ప్రత్యేకమైన లాజిస్టిక్స్ కోఆర్డినేషన్ను కూడా అందిస్తాము.
